نما اسپایدر فین گلاس

نمای شیشه ای فین گلس

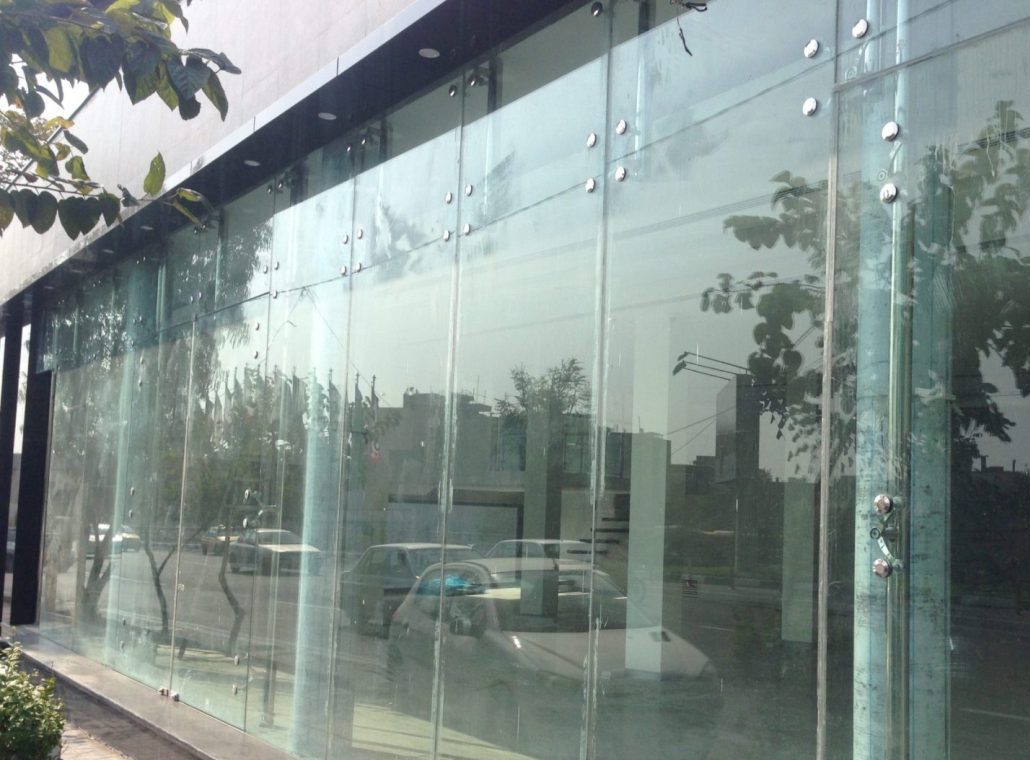

نمای شیشه فین گلس که یکی از انواع نمای اسپایدر محسوب می شود، مهم ترین دلیل به کارگیری این نوع از نمای شیشه ای، حذف چهارچوب ها و شبکه های نگهدارنده شیشه است.

در اتصالات نمای شیشه ای فین گلس باله های شیشه ای نقش تعیین کننده را ایفا می کنند. در حقیقت شیشه هم نقش دیواره شیشه ای را دارد و هم سازه ای است که دیواره بر روی آن سوار می شود.

ساختار نمای شیشه ای فین گلس

سیستم های شیشه ای فین گلس در مفهوم بسیار ساده هستند. باله های شیشه ‌ای که از سازه آویزان هستند، عمود بر شیشه پنجره در هر خط عمودی از شبکه بندی شیشه ای به کار می رود، پشتیبان سازه محسوب می شوند. برای اتصال این باله های عمودی از اتصالان معمول نقطه ای استفاده می شود.

چالش برانگیزترین جنبه از یک دیوار شیشه ‌ای وقتی رخ می‌دهد که دامنه آن آنقدر بزرگ باشد و یک باله تنها در آن جا داده شود. در این صورت باید یک مفصل برای اتصال به گونه ای بکار رود که یک اتصال همه جانبه را تشکیل دهد تا چندین قطعه شیشه را بتواند به صورت یکپارچه ساپورت کند.

 اتصالات اسپایدری که به اتصالات عنکبوتی نیز شناخته می شوند، در این زمینه بکار می روند. اما در هر صورت بکارگیری این باله ها باید بر اساس اصول مهندسی و برآورد میزان دقیق شرایط جوی محیط از قبیل وزش باد، استاندارد های لرزه ای و پیش بینی های لازم در مواقع شکست شیشه ها باشد.
شیشه، ماده ‌ای شفاف است که توسط نور منعکس ‌شده از سطح آن دیده می‌شود.

بنابراین شفافیت در دیواره‌ شیشه‌ ای آن با اثر یک دست کردن ناشی از نور منعکس ‌شده از اتصال بین باله عمودی که بر صفحه شیشه ‌ای به کار گرفته می شود، بسیار اهمیت دارد و ممکن است به خوبی آن را یکدست منعکس نکند و دلیل این امرهم این است که این بازتاب‌های نور نسبت به تغییرات زاویه ‌ای بسیار حساس هستند. به کار گیری نمای شیشه ای فین گلس محدودیت نداشته و شما می توانید از یک سازه کوچک تا سازه های عظیم این نوع از معماری رابه کار گیرید.

عملکرد شیشه فین گلس

به طور کلی عملکرد شیشه های فین گلس بسیار ساده است. بدین ترتیب که در نماهای فین گلس، شیشه های از بالا تا پایین نما، به طور پیوسته برای انتقال بار به هم متصل شده اند. در این سیستم برای تحمل بارهای وارده به هر یک از دهانه های شیشه ای، از شیشه های عمودی استفاده می شود.

قاب های شیشه توسط اتصالاتی از جنس فولاد ضد زنگ مانند اسپایدر، روتل و بست های فین به شیشه های فین متصل می شوند. سازه نما دیگر نیازی به تیر های فولادی یا بتنی ندارد و از طریق این اتصالات مفصلی به پایه و در این قسمت نیز به وسیله بیس پلیت هایی از جنس استیل به تکیه گاه متصل می شوند. همچنین قاب فین گلس به طور کامل آب بندی و درزبندی شده است.

انواع مختلف نماهای فین گلس

شیشه های به کار رفته در نمای اسپایدری فین گلس شیشه هایی نشکن همچون شیشه چند لایه لمینت و در برخی موارد شیشه های تک یا دوجداره هستند. در این سازه ها صفحات شیشه ای با ضخامت ها و اندازه های مختلف توسط اتصالات مربوطه در چندین نقطه به یکدیگر متصل می شوند.

با توجه به نوع سازه صفحات شیشه ای می توانند به صورت ثابت و یا کشویی نصب شوند، زیرا در برخی موارد ممکن است لازم باشد که صفحات در صورت نیاز باز شوند. نماهای شیشه ای اسپایدری می توانند در انواع فین گلس، لوله ای و کابلی ساخته شوند. در این میان اسپایدر لوله ای از پرکاربردترین آن ها است. قطر، ضخامت، وزن، اندازه و سایر ویژگی های لوله ها به پروژه مورد نظر بستگی دارد. در نمای فین گلس به جای لوله های فولادی از تیغه های شیشه ای شفاف استفاده می شود.

زیباترین نوع نمای شیشه ای اسپایدری مدل کابلی است که در آن تنها از کابل هایی قوی برای نگهداری صفحات استفاده می شود. بنابراین به جز شیشه و اتصالات آن چیز دیگری به چشم نمی خورد. اما با این حال نسبت به دو مدل دیگر هم پر هزینه تر است هم سخت تر کار گذاشته می شود

نصب نمای شیشه ای اسپایدر فین گلس

نحوه نصب نمای شیشه ای اسپایدری به این شکل است که ابتدا محل مورد نظر سازه را از نظر شرایط مختلف همچون فشارهایی که از داخل و یا خارج به آن وارد می شود، زلزله و بادهای شدید بررسی می کنند تا ابعاد صفحات و نوع نمایی که قرار است به کار برده شود مشخص شود.

در نصب شیشه نمای اسپایدر سیستم تیرهای شیشه ای برای نگه داشتن دیگر شیشه ها که از خاص ترین سازه ها برای ساختن نماهای شفاف و یکپارچه می باشد. دیوارهای فین گلس یکی از محبوب ترین گزینه ها برای این سیستم است.

با استفاده از نمای شیشه ای می توان جداره های تماما شیشه ای بدون هیچ گونه سازه فلزی طراحی کرد.

سازه نگهدارنده این روش به جای فلز، شیشه می باشد، به این ترتیب که یک تیغه شیشه ای معمولا دو یا سه لایه لمینت شده عمود بر صفحه نما در پشت نما قرار گرفته است.

در اجرا و نصب شیشه نما اسپایدر فین گلس قطعات نگهدارنده اسپایدر روی آن نصب می شوند سپس می توان شیشه های نما را نصب کرد.

اتصالات سیستم فین گلس

اتصالات سازه فین گلس به نحوی است که اگر در اثر بارهای ناشی از زلزله یا باد قسمتی از شیشه ترک بخورد خللی در عملکرد آن وارد نشده و در نتیجه نمای فین گلس سقوط نخواهد کرد. سیستم فین گلس تست های آزمایشگاهی زیادی از جمله تست های لرزه ای دینامیکی و ایمنی سقوط را گذرانده است.

علاوه بر آزمایش های مربوط به عملکرد و کارایی، فین گلس طبق استاندارد هایی برای چرخش هوا و نیروی باد نیز طراحی شده است که در صورت شکست سطوحی از شیشه، اتصالات پایین یکپارچگی سازه را حفظ خواهند کرد. شایان ذکر است که هر پروژه موقعیت مکانی و جزئیات اجرایی منحصر به فرد خود را دارد و سازه ها می بایست با توجه به آن تحلیل  و طراحی شوند.

چالش برانگیزترین جنبه نماهای شیشه فین گلس زمانی است که ارتفاع به قدری زیاد باشد که نتوان تنها از یک قطعه فین به عنوان ستون باربر استفاده کرد. در این دهانه ها میتوان از فین گلس های چند لایه جهت تحمل بار های وارده بهره جست. البته این امر نیازمند انجام محاسبات پیشرفته و تحلیل آنان در حالت های مختلف بارگذاری می باشد.

اتصالات مورد نیاز برای نصب نمای فین گلس

می توان گفت در ساختار یک نمای شیشه ای بعد از نوع شیشه، اجرا و نصب آن نما از اهمیت بسیار زیادی برخوردار است. نصب و اجرای هر نما می تواند با نوع و کاربرد آن رابطه مستقیمی داشته باشد.

از آن جا که ابزار یراق نصب نماها تنوع بسیار زیادی دارند از این رو تنوع اجرای انواع نماها نیز بسیار زیاد است. برای ساخت انواع مختلف نماهای اسپایدری می توان از اتصالات بسیار متنوعی می توان استفاده کرد. در میان انواع این اتصالات می توان به بست های تک شاخ، دو شاخ، چهار شاخ، کانکتور، رتیل و… اشاره کرد. کار اصلی این اتصالات این است که صفحات شیشه ای را با مقاومت بسیار بالا با هم فیکس می کنند

کاربرد نمای شیشه ای فین گلس

این نما در طراحی هایی که نیاز به کمترین مانع دید و بیشترین دریافت نور از محیط داشته باشند مورد استفاده قرار می گیرد. بنابراین ما شاهد قابی کاملاً نامرئی هستیم که در این قاب هیچ المان فولادی یا بتنی استفاده نشده است. سیستم نمای شیشه فین گلس در کلیه کاربری های تجاری، اداری و مسکونی می تواند مورد استفاده قرار گیرد. از جمله مهم ترین موارد کاربرد این سیستم عبارت اند از:

کاربری های تجاری و اداری

هتل ها
موزه ها
ساختمان های تجاری بزرگ
مدارس
ترمینال ها
ایستگاه های برج مراقبت
ساختمان های اداری

کاربری مسکونی

نماهای ساختمان
حصارهای اطراف ساختمان ها و استخر ها
سایبان ها

مزایای نمای شیشه ای فین گلس

امروزه زیبایی، پایداری و دوام سیستم های فین گلس اصلی ترین مولفه در برتری بر انواع مختلف سیستم های سازه ای شیشه است.

مهندسین و معماران برتر این سیستم را طراحی کرده اند، با هدف رسیدن به بالاترین حالت شفافیت و روشنی که این موضوع اکثرا با عناصر مختلف ساختمانی منع شده بوده است.

سیستم اسپایدر یک راه کار عملی به مونتاژ شیشه ارائه می دهد که سیستم های دیگر این امکان را ندارند.

برای رفع تیزی لبه های شیشه در نما، یک یا دو بازو به عنوان لوازم جانبی می تواند استفاده شود. برای موردهای خاص، تعداد بازوها می تواند بیشتر از 2 عدد باشد.

مزایای شیشه نمای اسپایدر شیشه های تک عایق و لمینت شده است که می تواند با سیستم اسپایدر ضخامت شیشه بستگی به مشخصات پروژه دارد.
