سقف اسکای لایت

معمولا استفاده از سقف شیشه ای اسکای لایت در پروژه‌های خاص و لوکس توسط کارفرمایان و سازندگان بنام انجام می‌شود و تاثیر بسیار زیادی در ارزشمندی فضا و نمای آن دارد؛ استفاده از سقف اسکای لایت در انواع مختلف ساختمان‌ها با کاربری‌های متنوع متداول است. برای مثال فرهنگسرایی را تصور کنید که در فضای گالری آن اسکای لایت تعبیه شده و نور طبیعی مستقیما وارد فضا می‌شود یا ویلای شخصی تان را تصور کنید، زمانی که در نشیمن آن وقت می‌گذرانید و به آسمان آبی نگاه می‌کنید؛ در روز‌های بارانی دیدن بارش باران و ریزش قطره‌های باران روی سقف شیشه‌ای خانه‌تان احساس وصف نشدنی دارد.

اسکای لایت به دلیل اینکه سازه خاصی به شمار می‌آید از اهمیت زیادی برخوردار است. اجرای این سازه حتما باید توسط تیم باتجربه و با سابقه انجام شود

اسکای لایت چیست؟

در سقف اسکای لایت به جای استفاده از مصالح همیشگی برای سقف از شیشه استفاده می‌شود، اسکای لایت همانند دیگر اجزای ساختمان (در،  پنجره و …) جزئی از ساختمان به حساب می‌آید، از این نوع نمای شیشه ای بیشتر در سقف ساختمان‌ها استفاده می‌شود.
سقف اسکای لایت از نظر ساختاری به دو دسته تقسیم می‌شوند

سقف شیشه ای ثابت

سقف متحرک شیشه

در مکان‌هایی که احتیاج به درزگیری و عایق داشته باشیم روش ثابت بسیار کارآمد است از این روش بیشتر در فضاهایی مانند راه پله و زیر شیروانی استفاده می‌شود، حال اگر فضا نیاز به تهویه داشته باشد یا فضا جزء مکان‌هایی پر رطوبت از ساختمان باشد از مدل متحرک یا تهویه‌ای استفاده می‌شود که بیشتر در مکان‌هایی همچون حمام، سرویس‌های بهداشتی و آشپزخانه استفاده می‌شود.

سقف شیشه ای اسکای لایت

سقف شیشه ای اسکای لایت مانند پنجره‌های یک بنا در طول روز نقش بسزایی را در تامین نور داخلی یک ساختمان به عهده می‌گیرند و همچنین می‌توان از گرمای آن در فواصل سرد بهره مند شد که این خود به کاهش اتلاف انرژی کمک می‌کند.
می‌توان گفت نورگیری از سقف (اسکای لایت) به نسبت نورگیری از دیوار‌ها (پنجره) نور طبیعی بیشتری را به فضا می‌بخشد، برای مثال در آب و هوای ابری مقدار نور طبیعی سقف از پنجره‌ها به مقدار چشمگیری بیشتر است.
یکی از چالش‌های بزرگ معماران این است که در فضای درونی ساختمان که نمی‌توان از بازشوهای کناری (پنجره‌ها) استفاده کرد، بتوان از نور طبیعی بهره گرفتن که در این موارد سقف اسکای لایت جزء موارد کاربردی است، چرا که می‌تواند نور به صورت مستقیم به فضای مورد نظر برساند.
اسکای لایت علاوه بر کارآمدی در بهره وری زیاد در نور طبیعی است، در برابر بار‌های فشاری(باد) مقاوم است، علاوه بر آن جزء عایق‌های خوب صوتی و حرارتی نیز به شمار می‌آید.

مجری سقف شیشه ای اسکای لایت

برای اینکه بتوان سقف شیشه ای اسکای لایت را به بهترین نحو اجرا کرد، طراحی و اجرای آن در سه مرحله صورت می‌گیرد. طراحی معماری و طراحی سازه آن انجام می‌شود و پس از به اتمام رسیدن این دو مرحله احتیاج به تهیه نقشه‌های فاز ۳ (نقشه‌های شاپ و اجرایی سقف شیشه‌ای) است.

مرحله یک؛ طراحی معماری سقف شیشه ای نمای اسکای لایت

در مرحله طراحی معماری با توجه به سلیقه کارفرما و متناسب با فضای موجود، مکان اسکای لایت در بنا تعبیه می‌شود. با توجه به اینکه این سقف‌ها نور زیادی را از خود عبور می‌دهند در نتیجه انتقال گرما نیز صورت می‌گیرد، در جانمایی آن باید به این نکات توجه کرد، برای مثال اگر قرار است سقف شیشه‌ای در نشیمن نصب شود، باید به این نکته توجه کرد که در زمان تابش مستقیم نور، ممکن است فضا بیش از اندازه گرم شود و امکان نشستن وجود نداشته باشد. همچنین انعکاس نور تماشای تلویزیون را سخت کند.

مرحله دو؛طراحی سازه نمای اسکای لایت

پس از تهیه نقشه‌های معماری، نقشه‌های سازه تهیه خواهد شد، سازه سقف های شیشه ای کاملا قابل مشاهده هستند، بنابراین علاوه بر اینکه باید از مقاومت و استحکام بالایی برخوردار باشند، ظاهر آن‌ها نیز اهمیت بسیاری دارد.

مرحله سه؛طراحی نقشه های فاز ۳ سقف اسکای لایت

پس از اینکه شبکه بندی فلزی و سازه اسکای لایت اجرا شد، نقشه های ازبیلت که توسط نقشه بردار تهیه شده اند در اختیار شاپیست‌های مجموعه نمادیزاین قرار می‌گیرد تا با توجه به سازه اجرا شده نقشه‌های شاپ و اجرایی سقف شیشه ای تهیه شود، در این نقشه کوچک‌ترین جزئیات سقف شیشه‌ای در نظر گرفته و طراحی می‌شود.

اسکای لایت و مشخصات فنی آن

ابعاد اسکای لایت:
می‌توان برخی از استانداردهای ابعادی را در سازه های اسکای لایت به صورت زیر شرح داد. در ساختمان های کوچک عموما عرض نورگیر ها بین ۱۸۳-۳۶ سانتی متر و طول ۲۴۴-۴۱ سانتی متر هستند، این مقدار در ساختمانهای بزرگ می تواند به ده برابر مقدار ذکر شده برسد.

ضخامت شیشه:
ضخامت شیشه اسکای لایت بسته به طرح و ابعاد سقف شیشه ای اسکای لایت متغیر است، با این حال برای اجرای نمای اسکای لایت در دهانه‌های بزرگ بهتر است از شیشه‌های ضخیم تر استفاده شود. ضخامت معمول شیشه اسکای لایت عموما بین ۶.۳۵-۳.۲ میلی متر متغیر است.

انواع شیشه اسکای لایت

شیشه لمینت:

پرس با طلق لمینت پـی وی بی

مقاومت بسیار زیاد

در صورت شکست، قطعات خرد شده در جای خود می مانند و سقوط نمی کنند

شیشه سکوریت:

حرارت دهی در کوره

5 برابر مقاوم تر از شیشه معمولی

عدم برندگی هنگام شکست
(تبدیل به قطعه های ریز و غیر برنده)

شیشه خام:

هنگام شکست مثل گیوتین عمل می‌کند

بسیار برنده است

بدلیل عدم مقاومت کافی،برای نما توصیه نمی شود

انواع اسکای لایت:

سقف‌ شیشه ای اسکای لایت از نظر ظاهری و کاربرد آن در ساختمان به انواع مختلفی تقسیم‌بندی شده‌ است، البته این نیز باید در نظر گرفته شود که هر یک از انواع سقف اسکای لایت خود دارای تنوع ظاهری زیادی هستند، سقف شیشه ای اسکای لایت به سه نوع اصلی تقسیم می‌شود

اسکای لایت ثابت (Fixed ، Non-Operable)

اسکای لایت ماژولار یا متحرک(Operable، Ventilating)

اسکای لایت لوله‌­ای (Tubular)

اسکای لایت محدب (Convex)

اسکای لایت اختصاصی (Custo)

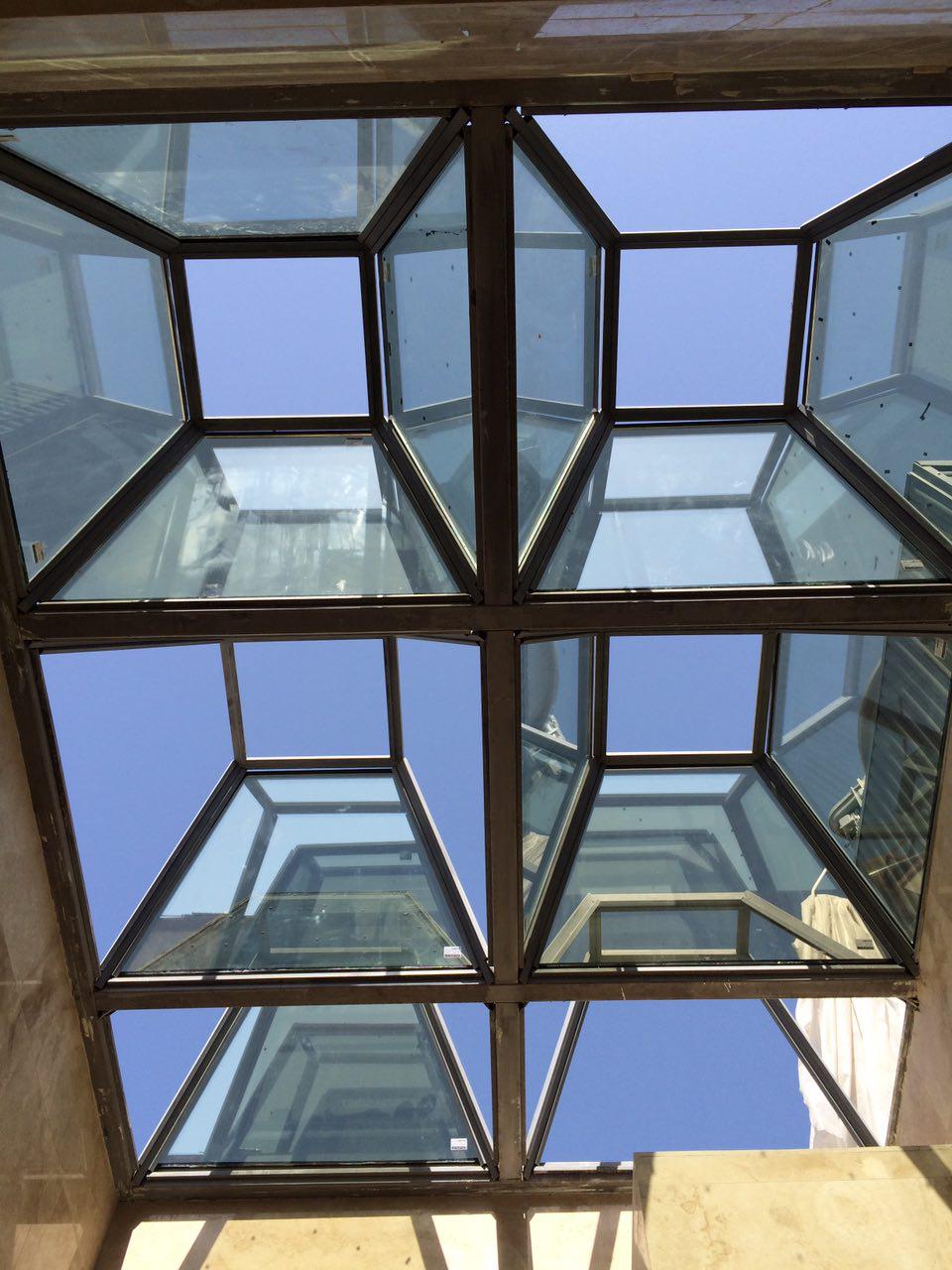

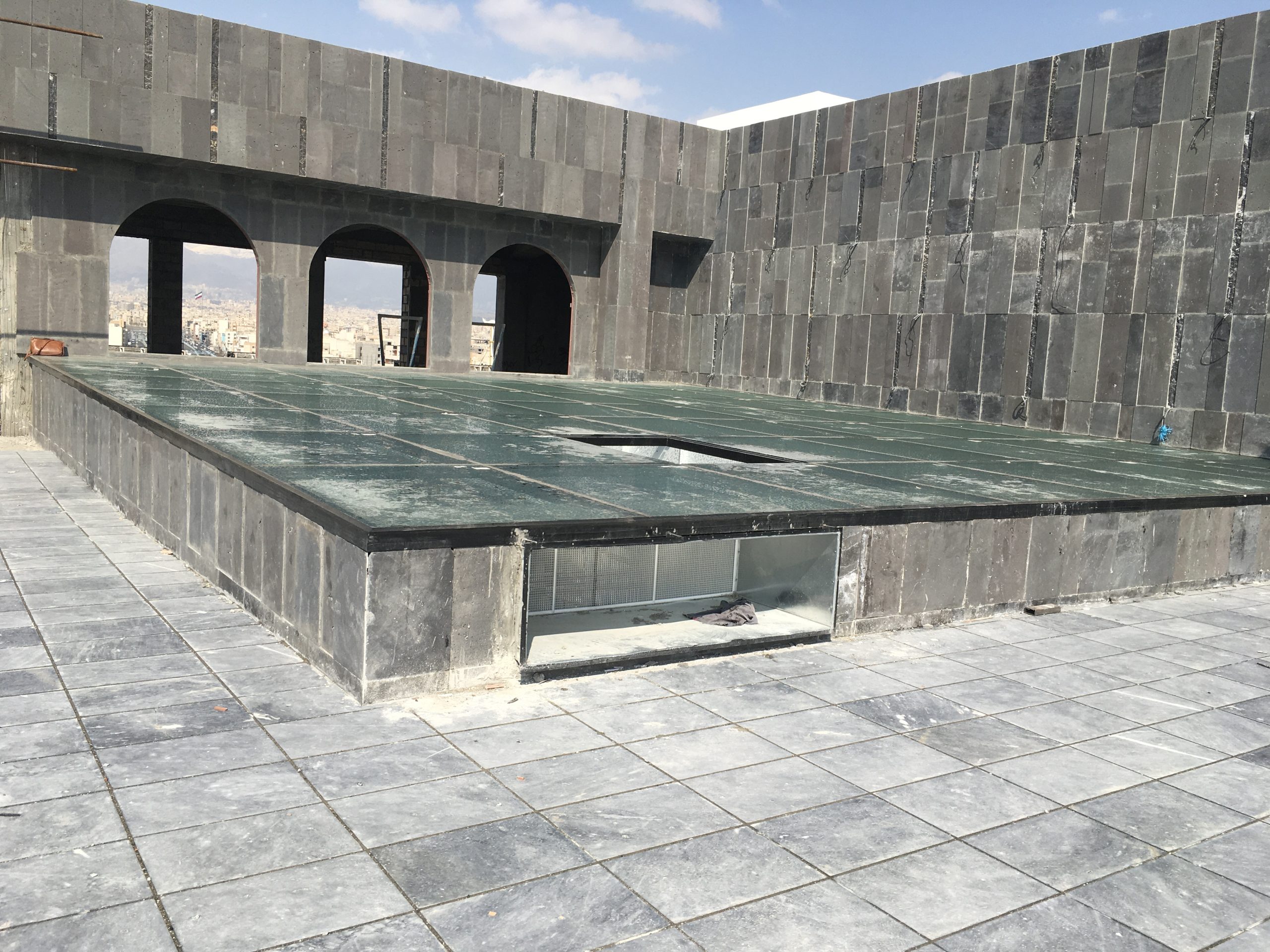

نمای اسکای لایت ثابت (Fixed ، Non-Operable)

در این نوع از سقف شیشه ای اسکایلایت، همانطور که از نام آن پیداست امکان باز و بسته شدن در آن وجود ندارد و همانند یک سقف معمولی در ساختمان عمل می‌کند، با این تفاوت که در اسکای لایت‌ها می‌توان از نور طبیعی بهره زیادی برد
نکته‌ی مهم این است که در این نوع از اسکایلایت بیشتر از متریال شیشه استفاده شده و تنها ده درصد از آن را سازه تشکیل داده که این اتصالات سازه‌ای بیشتر از جنس آلومینیوم، چوب و استیل تشکیل شده‌اند.
این روش بیشتر در نواحی کم نور ساختمان (راه پله، اتاق زیر شیروانی و …) استفاده شده است.

نمای اسکای لایت ماژولار:(Operable ، Ventilating)

در نمای اسکای لایت ماژولار امکان باز و بسته کردن شیشه‌ها وجود دارد، به همین خاطر علاوه بر استفاده نور امکان تهویه هوا نیر وجود دارد. از این روش بیشتر در مکان‌هایی همچون حمام، دستشویی و آشپزخانه استفاده می‌شود، چرا که رطوبت این مکان‌ها زیاد بوده و با استفاده از قابلیت تهویه این اسکای لایت‌ها می‌توان کمی از این رطوبت را با استفاده از جریان هوا خارج کرد.
نمای اسکای لایت‌ ماژور به دو صورت دستی و اتوماتیک در بازار یافت می‌شوند.

نمای اسکای لایت اختصاصی (Custom)

نمای اسکای لایت اختصاصی به نسبت دیگر انواع اسکای لایت از هزینه‌ی اجرایی بیشتری برخوردار است و همان‌طور که از نام آن پیداست به صورت سفارشی طراحی می‌شود.
در زمان‌هایی که نمی‌توان از روش‌های دیگر نمای اسکای لایت استفاده کرد، نمای اسکای لایت اختصاصی گزینه‌ی مناسبی به شمار می‌آید ولی برای طراحی آن باید به چند ویژگی مهم دقت کرد، این ویژگی‌ها عبارت اند از:

متراژ اسکای لایت

میزان نورگیری

اقلیم

1. موقعیت جغرافیایی
2. سازه ی ساختمان
3. نوع اسکای لایت
4. نوع اتصالات
5. جنس اتصالات

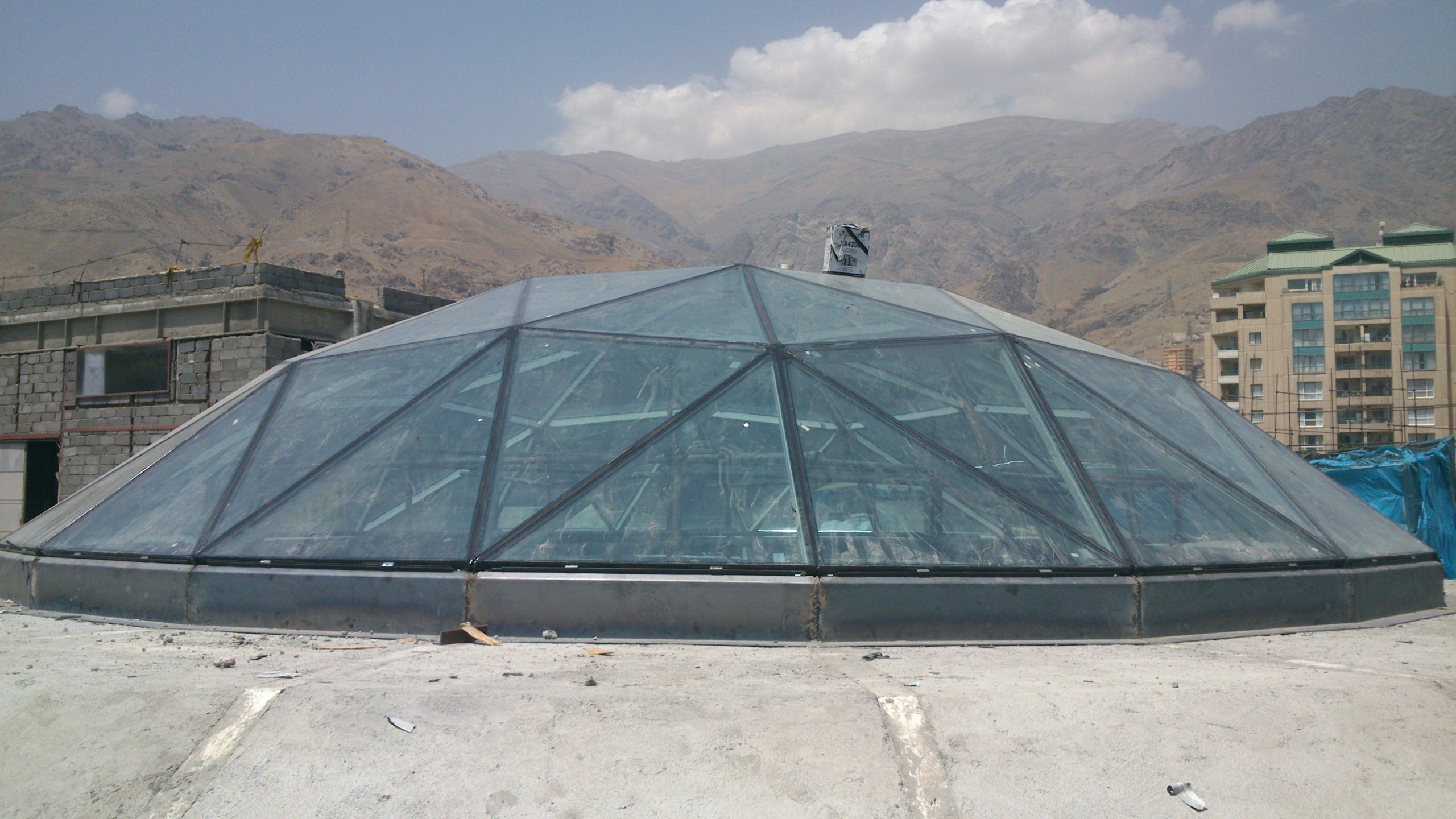

نمای اسکای لایت محدب: (Convex)

نمای اسکای لایت محدب برعکس روش لوله‌ای می‌تواند بخش بیشتری از سقف را اشغال کند و در فضاهایی بزرگی از ساختمان که از نورگیری طبیعی کمتری برخوردار است نقش مهمی دارد.
از مهمترین ویژگی های این طرح ، یکنواخت پخش کردن نور در فضاهای داخلی ساختمان است و از آنجایی که این روش می‌تواند در متراژهای بزرگ استفاده شود در ساختمان‌های بزرگ مانند (اداری، تجاری و فروشگاه‌ها) بسیار کاربردی هستند.

نمای اسکای لایت لوله‌­ای: (Tubular)

از جمله بروزترین انواع نمای اسکای لایت می‌توان به اسکای لایت لوله ای اشاره کنیم، این نوع از اسکای لایت‌ها به نام‌های تونلی و لوله‌های خورشیدی نیز مشهور هستند.
از این روش بیشتر در مکان‌های کوچکتر استفاده می‌کنند، بنابراین به نسبت دو روش قبلی بخش کمتری از سقف را در بر می‌گیرند.
نمای اسکای لایت لوله ای بیشتر به صورت تهویه‌ای و نور الکتریکی قابل استفاده است.
از نمای اسکای لایت لوله ای بیشتر در طرح‌های گنبدی استفاده می‌شود و حال برای اینکه مقدار نور طبیعی کمتری اتلاف شود در سطح داخلی شیشه‌ها از روکش نقره آینه‌ای استفاده می‌شود تا میزان نور بیشتری را به فضا منتقل کند، قطر لوله‌های استفاده شده در این طرح‌ها بیشتر بین 15-10 اینچ است.
از این مدل اسکای لایت بیشتر در فضاهای مانند آشپزخانه، سرویس‌های بهداشتی، اتاق پرو و … استفاده می‌شود.

اجرای نمای اسکای لایت:

پروفیل های آلومینیومی
این نوع از سازه ها بر روی سقف اجرا می شوند، از این رو بهتر است برای کاهش بار مرده بر روی ساختمان از مصالح آلومینیومی استفاده شود
بسته به روش اجرای انتخاب شده می توانم از پروفیل های متفاوتی استفاده کرد، برای مثال در صورتی که اجرای اسکای لایت با استفاده از روش کرتین وال باشد، از پروفیل های آلومینیومی عمودی و افقی (لامل) استفاده می شود، با این حال امکان اجرای اسکای لایت به روش اد آن نیز وجود دارد که در این روش از سازه های آلومینیومی و آهنی به صورت ترکیبی استفاده می شود و قیمت آن نسبت به روش کرتن وال که تماما از آلومینیوم استفاده شده کمتر است.

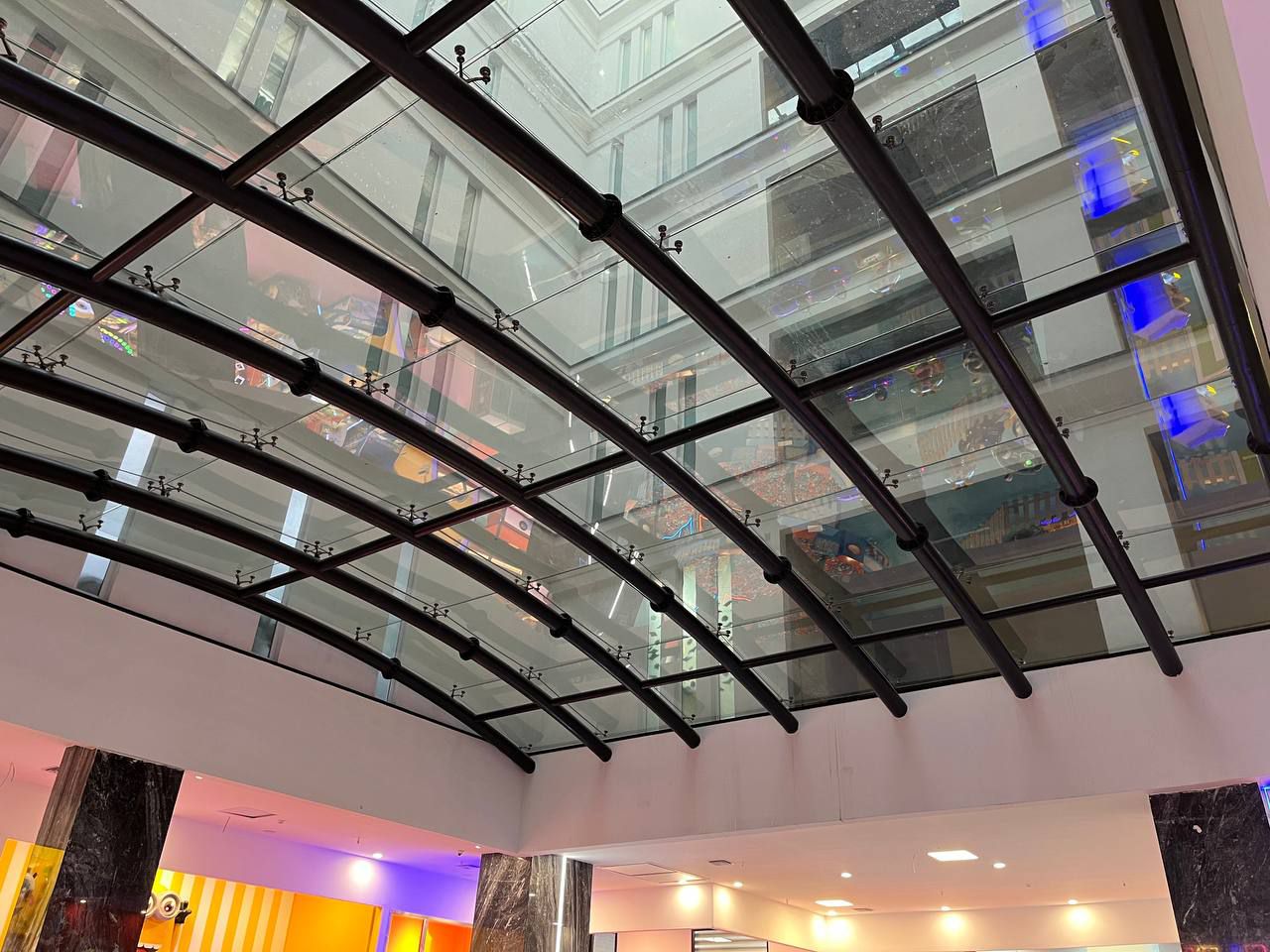

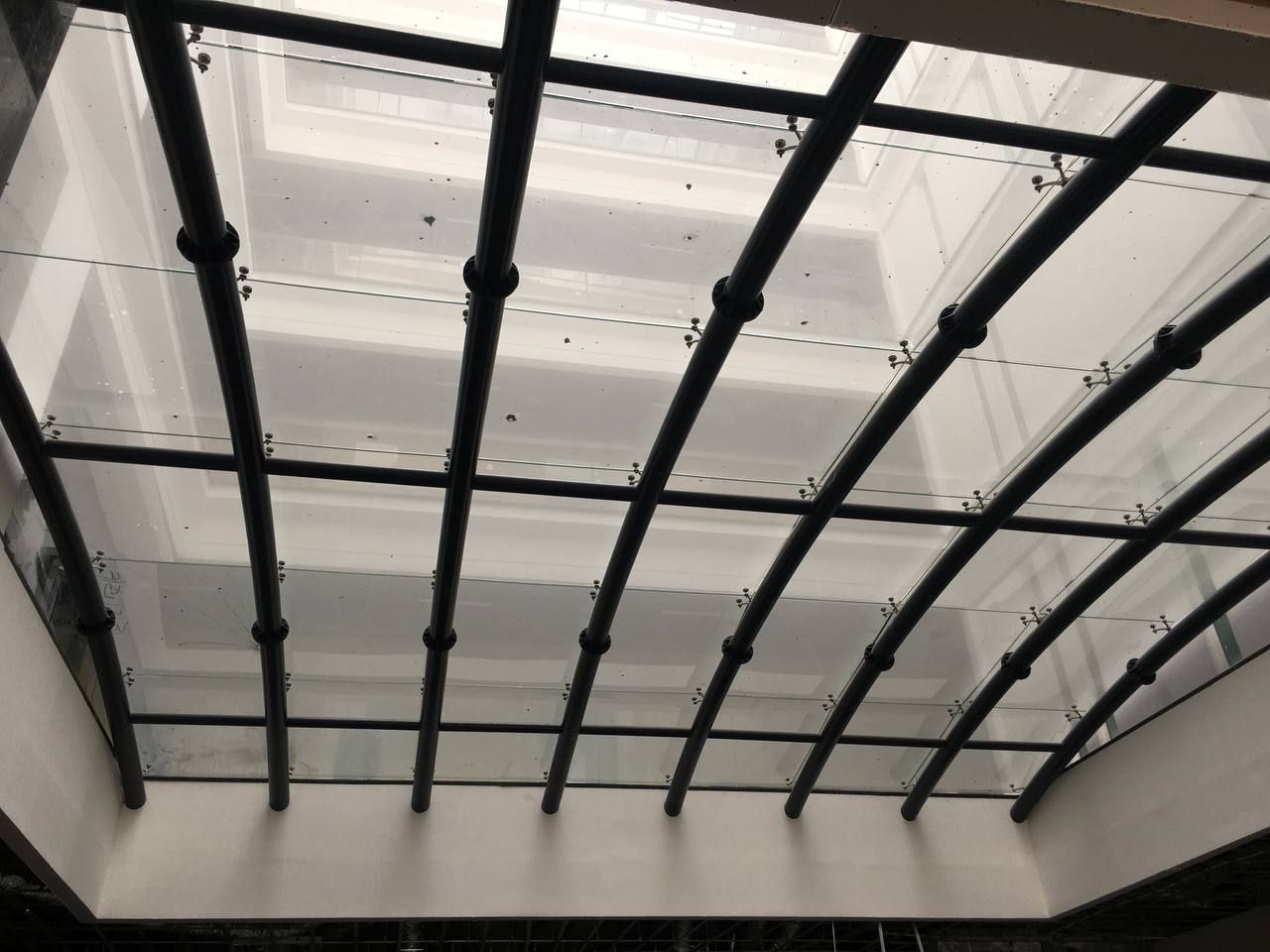

اجرای اسکای لایت به روش نمای اسپایدرهم امکان پذیراست که از جمله پر کاربردترین انواع آن میتوان به روش فین گلاس و سازه فلزی اشاره کرد.

مزایای نمای اسکای لایت

نمای اسکای لایت دارای مزایای بسیاری هستند که آگاهی از آنها به کاربران و معماران کمک زیادی می‌کند، حال با چند مورد از این ویژگی‌ها بیشتر آشنا می‌شویم.

. البته این را باید در نظر بگیریم که نوع اسکای لایت و نحوه‌ی اجرای آن نیز تاثیر زیادی در پیدایش نقاط مثبت آن دارد

استفاده از نور طبیعی بیشتر در فضا

تهویه هوا

کمترین اتلاف انرژی حرارتی

عایق صوتی

شعاع دید بیشتر

زیبایی

بالا رفتن قیمت ملک

دسترسی آسان به سقف

خدمات مهندسی اسکای لایت

یکی از مواردی که در هزینه نهایی نمای اسکای لایت تاثیر می‌گذارد و معمولا از چشم کارفرمایان پنهان می‌ماند، هزینه خدمات مهندسی است که شامل درصدی از هزینه نهایی کار است

بازدید از پروژه و برگزاری جلسه با تیم معماری پروژه

اعزام نقشه بردار و برداشت سازه فعلی تیر و ستون ها

ترسیم سه بعدی ازبیلت سازه

مدول بندی نما بر اساس رندر

ترسیم نقشه های کانسپت بر اساس طرح اصلی پروژه

محاسبات و طراحی سازه نما

تهیه نقشه های فاز سه (شاپ درایینگ)

تهیه نقشه ها و لیستوفر جهت سفارش گذاری و خرید متریال

بررسی کارهای اجرا شده

توسط پیمانکار و نظارت عالیه نما

مدیریت پروژه
